3.6m PLUS/2V | ナナヒト

収納時

【重量】
・フレーム（小）：7.5㎏
・フレーム（大）：17.5㎏
・ジョイント一式：22㎏
・天幕（外側）：8㎏
・雨受（内側）：8㎏

【総重量】63㎏

【サイズ】
・フレーム（小）：975㎜ × 150㎜ × 150㎜／束（計１束）
・フレーム（大）：1100㎜ × 200㎜ × 200㎜／束（計１束）
・ジョイント一式：530㎜ × 370㎜ × 320㎜／ケース（計１ケース）
530㎜ × 370㎜ × 160㎜／ケース（計１ケース）
・天幕（外側）：500㎜ × 400㎜ × 300㎜（計１袋）
・雨受（内側）：500㎜ × 400㎜ × 300㎜（計１袋）

【総体積】約0.3㎥

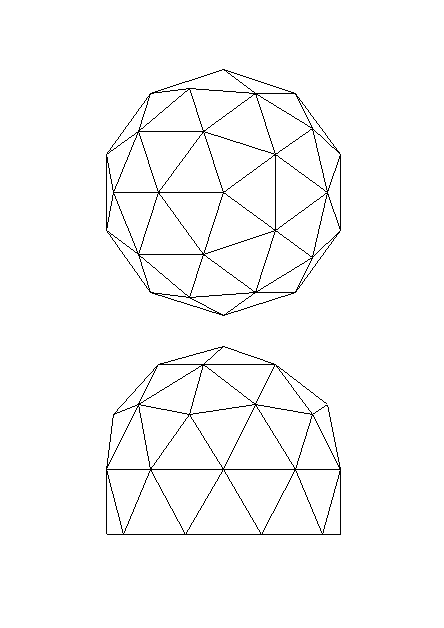

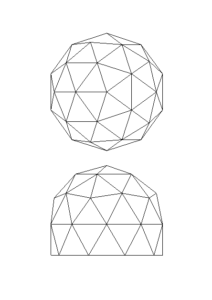

構造体

■　フレーム

【数量】
・小：30本
・大：65本

【材質】
孟宗竹（熊本県産）
※　防腐・防カビ加工処理
（保管環境によってはカビが発生する場合があります。風通しの良い日陰にて保管ください。）

■　ジョイント

【数量】
・Ｈ型(6way)：20個
・Ｐ型(5way)：6個
・台座型(4way)：10個

【材質】
・丸板、リベット：アルミ
・ボルト・蝶ナット・ワッシャー：ステンレス
・フック（Ｔ字隅金）：鉄ユニクロメッキ加工処理
・ガイドバー：ステンレス、シリコン

２層式天幕

■　天幕（外側）

【数量】
２枚分割式
天頂部：１枚　側面部：１枚

【材質】
・生地：ポリエステル65％／綿35％
・縫製糸：ポリエステル100%
・ロープ：外覆　ポリエステル100%
内芯　ナイロン100%

■　雨受（内側）

【数量】
各段毎の分割式
Ａ：１枚
Ｂ：５枚
Ｃ１：１枚　Ｃ２：２枚
Ｄ１：１枚　Ｄ２：２枚　Ｄ３：１枚

【材質】
・生地：塩化ビニール
・ハトメ：真鍮

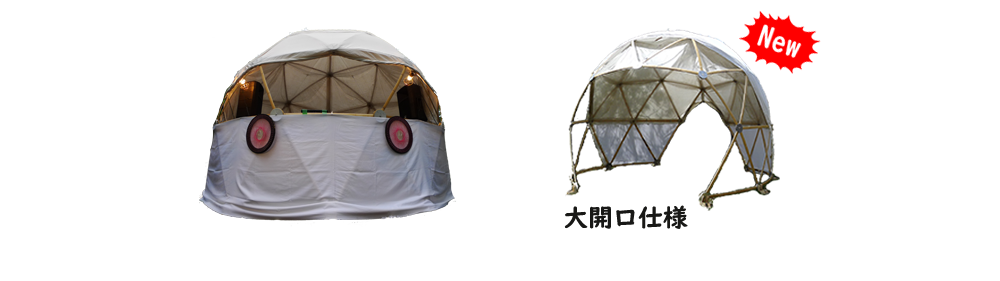

大開口仕様

補強フレーム

標準仕様の正面開口部においては、天幕や雨受けビニールの重量によるたわみの発生を抑える為、その大きさは限定的なものでした。
大開口仕様は専用の補強フレーム（下記画像の赤い部位に配置）を使用する事で開口部周りの強度を高め、ドームの安全性と歪みのない構造的美観を維持しつつ、ドーム正面の開口部を大幅に広げる事を実現しました。
頻繁に人や物が出入する開口部分を大きくすることで、社会的な要求の高まるソーシャルディスタンスの確保に対応すると共に、ドーム内で実施される各種コンテンツの視認性も大きく向上しました。

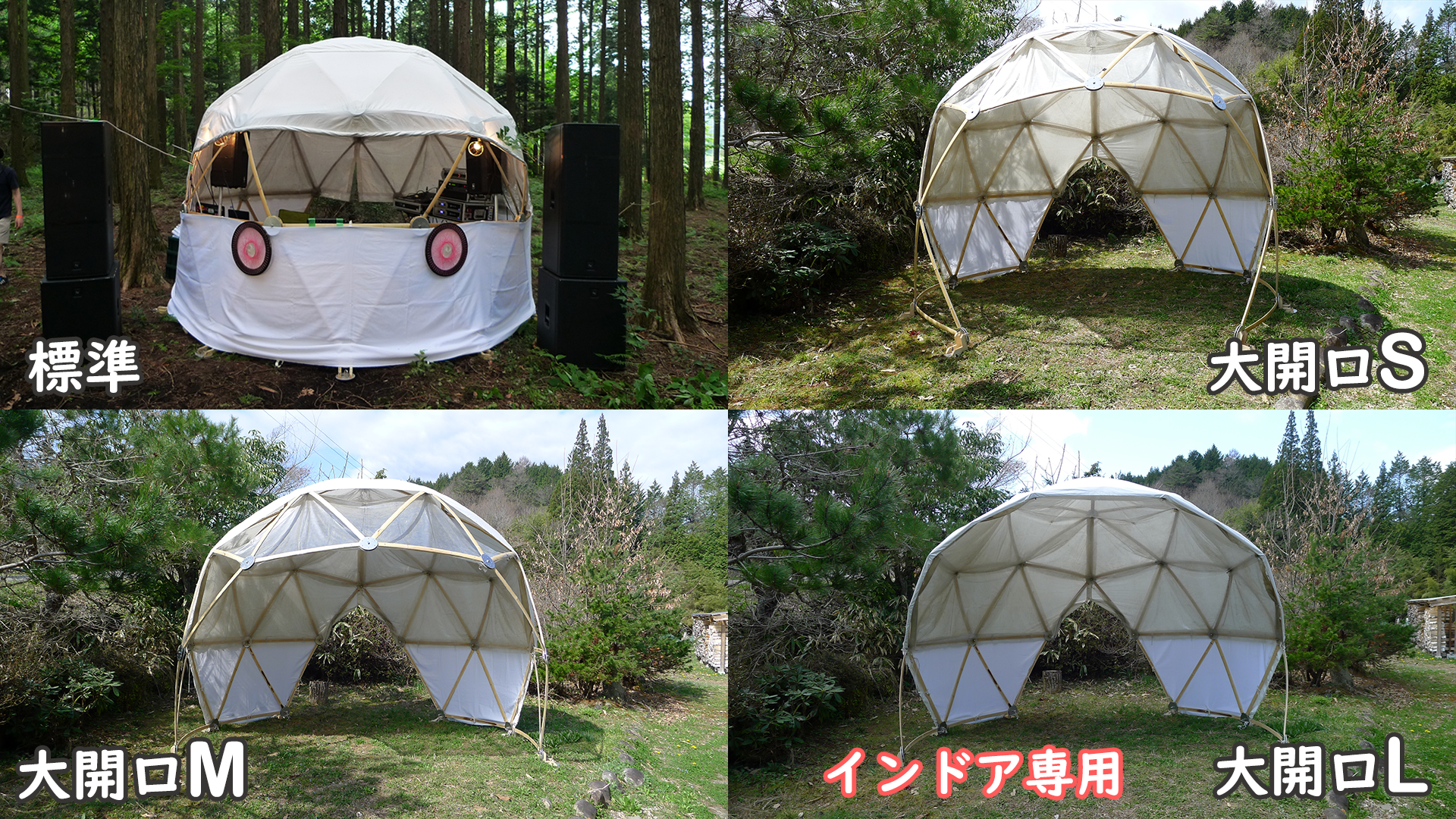

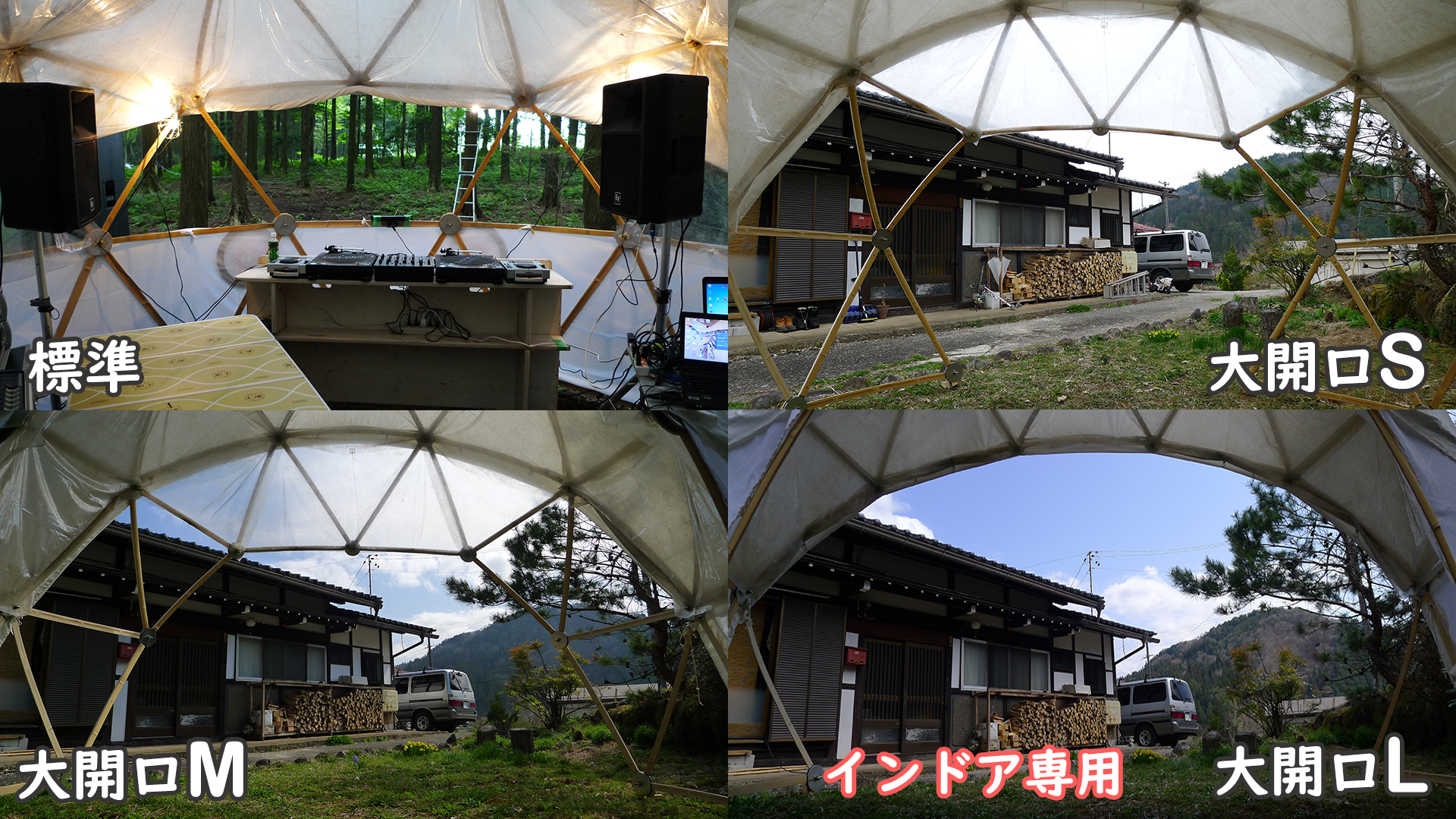

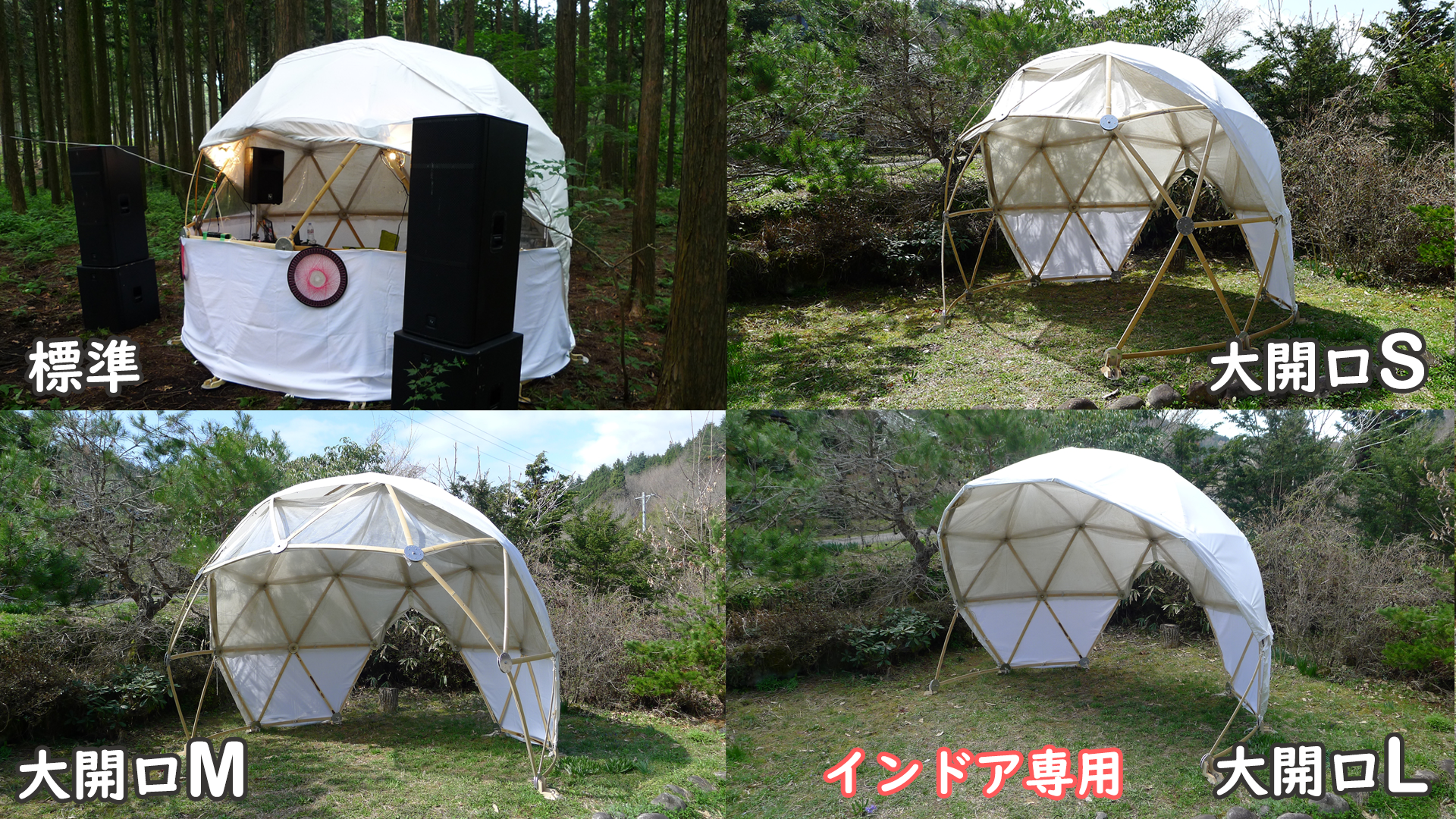

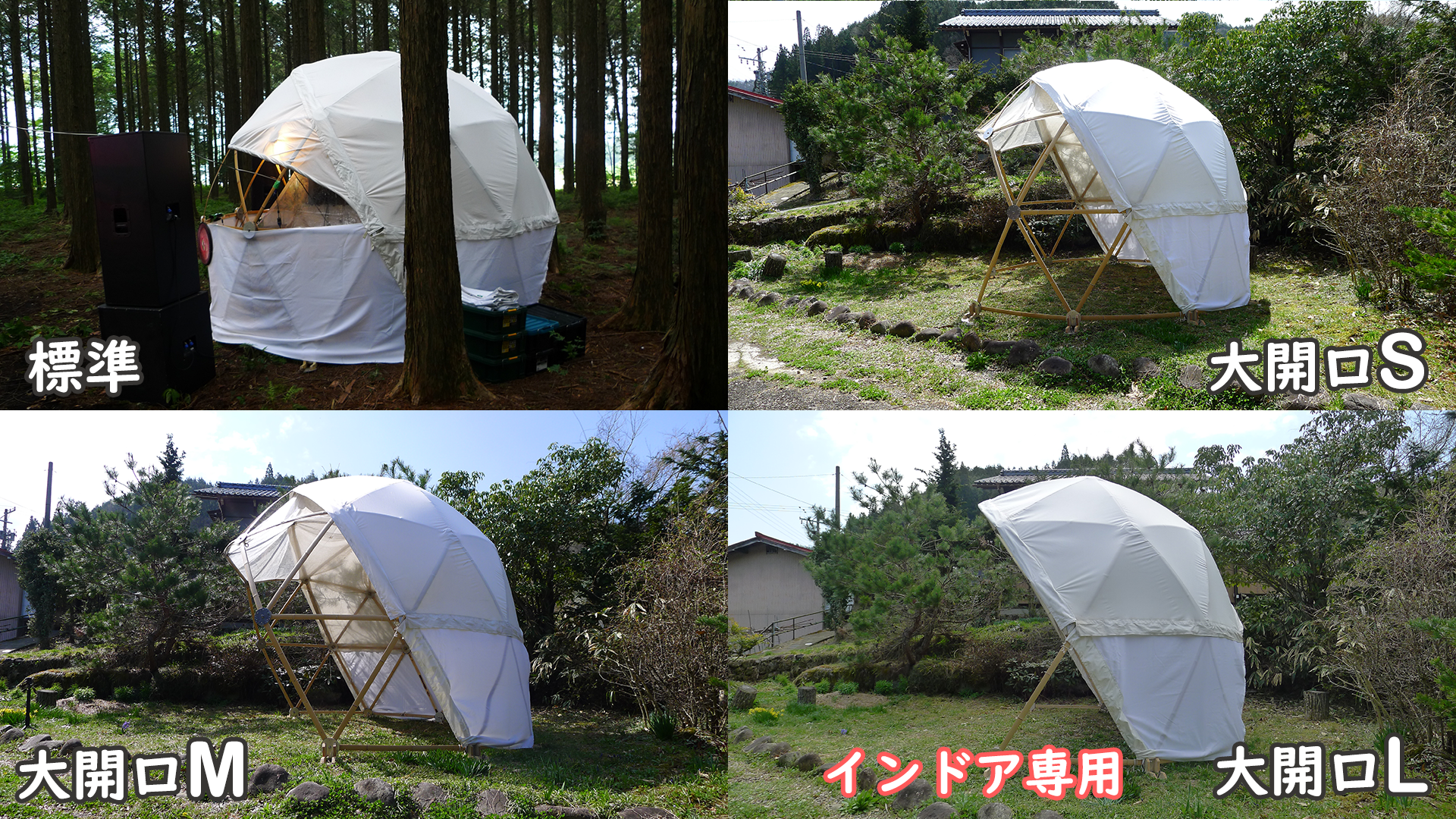

大開口仕様バリエーション

アングル毎に標準仕様と大開口仕様の各バリエーションをまとめてあります。

上記のスタイル以外にも、補強フレームの使い方次第でこれまで不可能だったドームの活用が見込めます。
